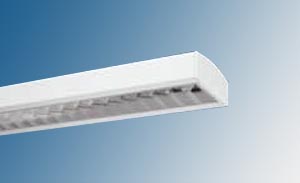

Светильник предназначен для освещения коридоров и складских помещений с невысокими потолками. Отличное соотношение монтажной высоты и освещаемого пространства позволяет добиться равномерного освещения. Корпус изготовлен из стали и окрашен белой краской (RAL 9016). Торцевые заглушки из термопластика устойчивого к ультрафиолетовому излучению.
Люминесцентная лампа TL5 мощностью 28, 35 и49 Вт. Цоколь G5. Люминесцентная лампа TL-D мощностью 36, 58 Вт.Цоколь G13.

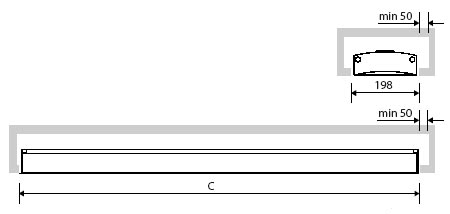

Светильник предназначен для накладного монтажа. Возможность встроенного монтажа в модульные подвесные потолки без необходимости в использовании специальных монтажных приспособлений. Размеры модулей: 200x 1200 m, 200 x 1500 m. Подвесной монтаж при помощи продольного шпинделя.
М1 - оптическая система с повышенной эффективностью. Высокая эффективность достигается за счет применения параболических боковых отражателей из матированного алюминия и плоских белых поперечных ламелей. М1-WB - отражатель из алюминия с широким светораспределением. 240TCS - направленный свет.
D6 - симметричное распределение света. D6-A - ассиметричное распределение света. Зеркальная (с тонкой матировкой) отптическая система для контроля яркости по всем направлениям. Высокая эффективность оптики обеспечена оптимальной геометрией боковых и торцевых отражателей, а также свециально рассчитаной 3-хмерной формой поперечных ламелей с френелевской структурой в основании и вогнутым контуром в нижней части.
L1 - симметричное распределение света. L1-A - ассиметричное распределение света. Анадированный отражатель с белыми перекрещивающимися ламелями. Рассееное светораспределение позволяет размещать светильники в пределах максимального соотношения шаг/высота, обеспечивая равномерность освещения.

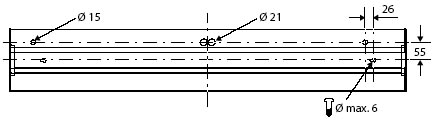

Разъем для подключения и кабельные вводы в центре светильника (диаметр 21 mm) и на торцевых нажимных пластинах (диаметр 13 mm). Два выбивных отверстия для поверхностного подключения. IC, HFP - контактная коробка 5 x 2.5 mm? для подключения на проход. HFR -контактная коробка3 x 2.5 mm? и2 x 2.5 mm?для подключения на проход для подключения управляющего напряжения (система управления светом).
IC - компенсированный традисционный ПРА, параллельная компенсация.
HFP - улучшенная версия электронного ПРА для люминесцентных ламп.

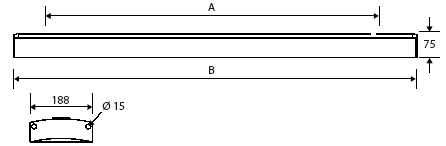

| Тип | Источник света | A | B | C | ПРА | Оптика | Вес |
Код |
|---|---|---|---|---|---|---|---|---|
| 240TCS |
1 x TL-D 36W |
1000 |
1243 |
1253 |
IC |
M1-WB |
3.8 |
910811462112 |
|
240TCS |
1 x TL-D 58W |
1200 |
1543 |
1553 |
IC |
M1-WB |
3.9 |
910811462212 |
|
240TCS |
1 x TL-D 36W |
1000 |
1243 |
1253 |
HFP |
M1-WB |
3.6 |
910811462712 |
|
240TCS |
1 x TL-D 58W |
1200 |
1543 |
1553 |
HFP |
M1-WB |
4.5 |
910811462812 |
|
240TCS |
1 x TL-D 36W |
1000 |
1243 |
1253 |
HFP |
M1-WB |
3.6 |
910811463012 |
|
240TCS |
1 x TL-D 58W |
1200 |
1543 |
1553 |
HFP |
M1-WB |
4.4 |
910811463112 |
|
240TCS |
1 x TL-D 28W |
1000 |
1190 |
1200 |
HFP |
M1-WB |
3.5 |
910811463312 |
|
240TCS |
1 x TL-D 35W |
1200 |
1490 |
1500 |
HFP |
M1-WB |
4.2 |
910811463412 |
|
240TCS |
1 x TL-D 49W |
1200 |
1490 |
1500 |
HFP |
M1-WB |
4.2 |
910811463512 |
|
240TCS |
1 x TL-D 28W |
1000 |
1190 |
1200 |
HFP |
M1-WB |
3.5 |
910811463712 |
|
240TCS |
1 x TL-D 35W |
1200 |
1490 |
1500 |
HFP |
M1-WB |
4.2 |
910811463812 |
|
240TCS |
1 x TL-D 49W |
1200 |
1490 |
1500 |
HFP |
M1-WB |
4.2 |
910811463912 |
| 240TCS |
1 x TL5 28W |
1000 |
1190 |
1200 |
HFP |
D6 |
4.1 |
4257050 |
| 240TCS |
2 x TL5 28W |
1000 |
1190 |
1200 |
HFP |
D6 |
4.2 |
5257051 |
| 240TCS |
1 x TL5 35W |
1200 |
1490 |
1500 |
HFP |
D6 |
4.9 |
4257052 |
| 240TCS |
2 x TL5 35W |
1200 |
1490 |
1500 |
HFP |
D6 |
5.0 |
4257053 |
| 240TCS |
1 x TL5 28W |
1000 |
1190 |
1200 |
HFP |
D6-A |
4.1 |
4257669 |
| 240TCS |
1 x TL5 35W |
1200 |
1490 |
1500 |
HFP |
D6-A |
4.8 |
4257670 |
|
240TCS |
1 x TL5 49W |
1200 |
1490 |
1500 |
HFP |
D6-A |
4.8 |
4257671 |
|
240TCS |
1 x TL5 28W |
1000 |
1190 |
1200 |
HFP |
L1 |
4.5 |
4257525 |
|
240TCS |
2 x TL5 28W |
1000 |
1190 |
1200 |
HFP |
L1 |
4.6 |
4257526 |
|
240TCS |
1 x TL5 35W |
1200 |
1490 |
1500 |
HFP |
L1 |
5.4 |
4257527 |
|
240TCS |
2 x TL5 35W |
1200 |
1490 |
1500 |
HFP |
L1 |
5.5 |
4257528 |
|
240TCS |
1 x TL5 28W |
1000 |
1190 |
1200 |
HFP |
L1-A |
4.5 |
4257609 |
|
240TCS |
1 x TL5 35W |
1200 |
1490 |
1500 |
HFP |
L1-A |
5.4 |
4257610 |
|
240TCS |
1 x TL5 49W |
1200 |
1490 |
1500 |
HFP |
L1-A |
5.4 |
4257611 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
